您的位置：活性氧化鋁首頁 > 行業(yè)資訊 > 正文

吸附劑活性氧化鋁水處理使用說明

日期:2017年03月21日 | 15:48 作者：河南銘澤科技 瀏覽:

吸附劑活性氧化鋁水處理使用說明

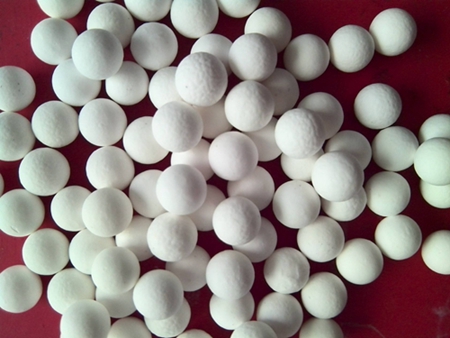

    活性氧化鋁是用天然氧化鋁的水合物在400~600℃的溫度下灼燒而成的白色顆粒狀多孔吸附劑。因天然氧化鋁的水合物經(jīng)不同溫度熱處理后得到的八種亞穩(wěn)態(tài)氧化鋁中，γ-Al2O3和η-Al2O3的化學(xué)活性最高，所以把這兩種亞穩(wěn)態(tài)氧化鋁稱為活性氧化鋁。它們具有較大的比表面積，對氟、磷等有較大的選擇吸附性。γ-Al2O3比活性炭對水中磷酸鹽的吸附容量要大，γ-Al2O3的最大吸附容量是活性炭吸附容量的3~9倍，γ-Al2O3比一般氧化鋁的表面積大，且具有離子交換樹脂的交換能力。

    活性氧化鋁不是純粹的氧化鋁，而是含有部分水的無定形多孔結(jié)構(gòu)物�；钚匝趸�鋁水處理極性吸附劑，應(yīng)用較廣的是一種多孔鋁氧化物，外觀為白色微細(xì)結(jié)晶或微紅色棒狀物，其密度為3.5~3.9g/cm3,熔點為2018℃，折射率為1.7，比表面積為250~500m2/g，化學(xué)活性低，化學(xué)性質(zhì)穩(wěn)定，吸附性能好，抗壓和耐磨性能好，不溶于水，微溶于酸或堿�；钚匝趸�鋁具有兩性吸附性質(zhì)，通過調(diào)節(jié)溶液的pH值可以分離溶液中的陰離子�；钚匝趸�鋁在美國被推薦為去除包括氟化物在內(nèi)的多種無機離子的最佳處理技術(shù)。
    活性氧化鋁往往使用一定時間后除氟容量逐漸下降，再生周期縮短，使用一年左右后失效，失效的主要原因是它的孔隙被沉積的淤泥微粒堵塞，致使比表面積縮小�；钚匝趸�鋁的交換吸附能力達(dá)到飽和以后，可采用再生液再生或高溫灼燒的方法使其恢復(fù)活性。再生液再生時應(yīng)先將失效的氧化鋁浸泡、搓洗以清除其表面堵塞的微粒，再用硫酸鋁、氫氧化鈉等再生液進(jìn)行再生，以恢復(fù)其表面活性，這些再生液效果較好且比較經(jīng)濟；高溫灼燒是在500℃的溫度下灼燒一小時，這是因為在500℃的高溫條件下，氧化鋁呈V形，比常溫時氧化鋁的吸附能力強。活性氧化鋁處理含氟廢水時，廢水初始濃度不宜太高，活性氧化鋁的粒徑以0.5~2.0mm為宜，原水的pH值在5.0~6.5時吸附容量最高。
